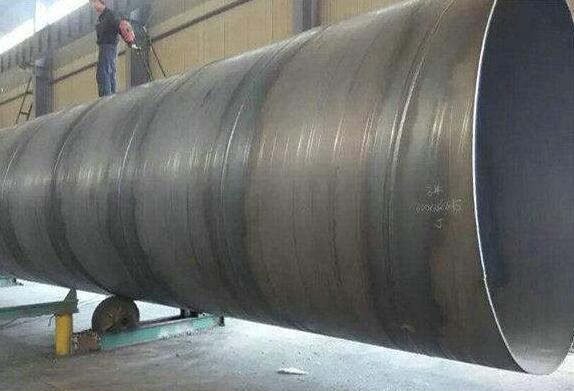

大口徑螺旋鋼管氣泡多發生在焊道中央，其主要原因是氫氣依舊以氣泡的形式隱藏在焊縫金屬內部，所以，消除這種缺陷的措施是首先必須清除焊絲和焊縫的銹、油、水分及濕氣等物質，其次是必須很好地烘干焊劑除去濕氣。此外，加大電流、降低焊接速度、減慢熔化金屬的凝固速度也是很有效的。

大口徑螺旋鋼管焊劑的堆積厚度一般為25-45mm，焊劑顆粒度大、密度小時堆積厚度取最大值，反之取最小值;大電流、低焊速堆積厚度取最大值，反之取最小值，此外，夏天或空氣濕度大時，回收的焊劑應烘干后再使用。硫裂（硫引起的裂紋）。焊接硫偏析帶很強的板材（特別是軟沸騰鋼）時硫偏析帶中的硫化物進入焊縫金屬而產生的裂紋。其原因是在硫偏析帶中含有低熔點的硫化鐵和鋼中存在氫氣。所以，為防止這情況產生，使用含硫偏析帶少的半鎮靜鋼或鎮靜鋼還明效的。

中國鋼產能并不過剩在得出中國九江大口徑螺旋鋼管產能是否嚴重過剩結論之前,首先需要理清嚴重過剩的評判標準。所謂厚壁螺旋鋼管產能過剩率，是指厚壁螺旋鋼管產量與設備能力的比率，或者說是冶煉設備的開工率。按照國際公認標準，厚壁螺旋鋼管產能設備利用率達到80%，即為合理水平，不存在所謂過剩;利用率在75%至80%之間，可以視為輕度過剩，也可以稱之為適度過剩;利用率在70%至75%，即為中度過剩;只有當厚壁螺旋鋼管產能利用率低于70%時，才屬于嚴重過剩范圍。
